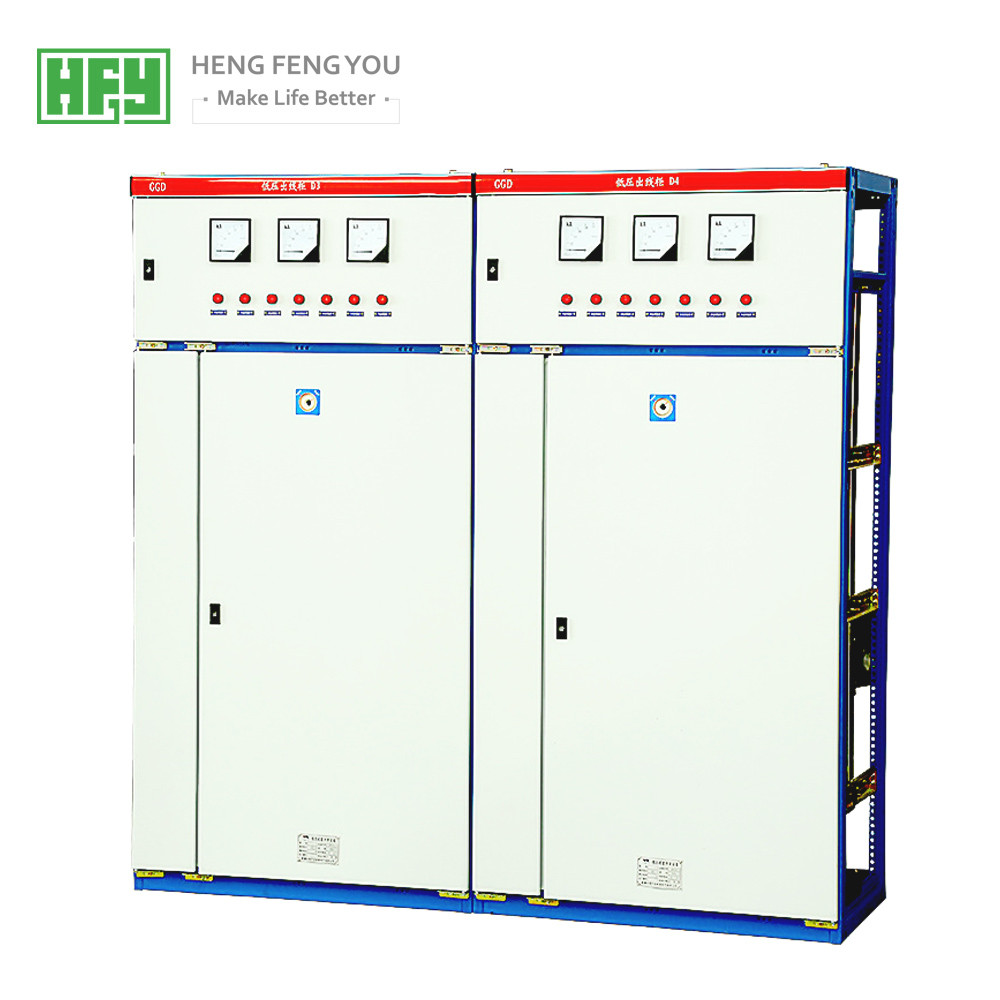

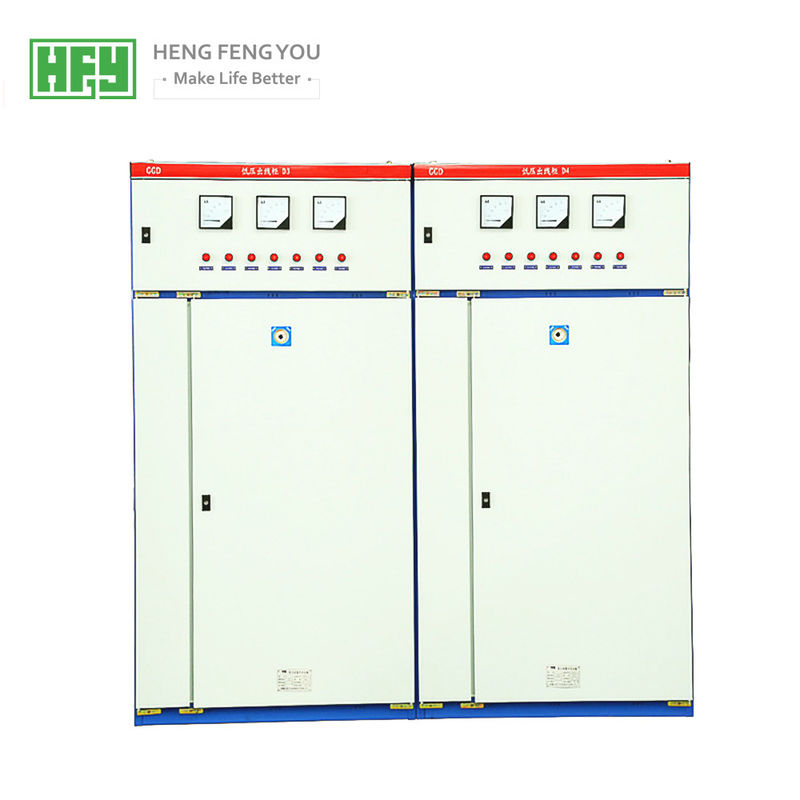

Tủ điện phân phối điện áp thấp kiểu GGD bù phản kháng loại cố định trong nhà 0,4kV tùy chỉnh chuyên nghiệp

Mô tả sản phẩm

Tủ điện phân phối điện áp thấp kiểu GGD bù phản kháng loại cố định trong nhà 0,4kV tùy chỉnh chuyên nghiệp

Mô tả Sản phẩm
1. Thiết bị bù thông minh phản kháng điện áp thấp GCK sử dụng thiết kế hỗ trợ máy tính (CAD) và giới thiệu điều khiển vi máy tính để theo dõi thông minh về bù công suất phản kháng.Có kết cấu hợp lý, công nghệ tiên tiến, được sử dụng rộng rãi trong lưới điện hạ áp nhằm nâng cao hệ số công suất, giảm tổn thất phản kháng và nâng cao chất lượng cung cấp điện.Là sản phẩm tiết kiệm năng lượng mới chuyên dùng để bù công suất phản kháng cho máy biến áp ba pha 130-600 kVA.Thiết bị chuyển mạch ngăn kéo điện áp thấp Loại này áp dụng thiết kế các mô-đun tiêu chuẩn và cấu trúc nhỏ gọn.Cấu tạo cơ bản của tủ được lắp ghép bằng các thanh C profile.Tất cả các khung và tấm cách ly bên trong đều được mạ kẽm và mạ kẽm, còn các tấm cửa và tấm bên được xử lý bằng cách phun tĩnh điện.Mỗi đơn vị chức năng có thể hoạt động tương đối độc lập và của đường dây ra ngoài có thể được lắp đặt với tối đa 36 mạch.Một số lược đồ có sẵn để người dùng lựa chọn, bao gồm dòng đầu vào, dòng đầu ra, dòng cuối cùng, dòng cuối cùng, v.v.

2. Thiết kế của tủ GGD hoàn toàn tính đến việc tản nhiệt trong quá trình hoạt động của tủ.Có số lượng khe tản nhiệt khác nhau ở đầu trên và dưới của tủ.Khi các linh kiện điện trong tủ bị đốt nóng, nhiệt lượng bốc lên và được thoát ra ngoài qua khe trên, hơi lạnh được bổ sung liên tục vào tủ theo khe dưới làm cho tủ kín tạo thành đường dẫn khí tự nhiên từ dưới lên. phần cuối để tản nhiệt.

3. Tủ GGD theo yêu cầu kiểu dáng sản phẩm công nghiệp hiện đại, sử dụng phương pháp tỷ lệ vàng để thiết kế hình dáng tủ và kích thước của từng bộ phận phân chia đẹp mắt và phóng khoáng, tươi mới.Bản lề của cánh tủ được liên kết với khung, thuận tiện cho việc lắp đặt và tháo rời.Một dải cao su hình ngọn núi được nhúng vào mép gấp của cửa.Khi cánh cửa được đóng lại, phần chèn giữa cánh cửa và khung có một hành trình nén nhất định, có thể giúp cánh cửa không bị nứt tủ và cũng làm tăng mức độ bảo vệ của cánh cửa.Cánh cửa nhạc cụ với các bộ phận điện được kết nối với khung bằng rất nhiều đồng xu mềm.Phần lắp đặt và khung trong tủ được kết nối bằng vít có khía, và toàn bộ tủ tạo thành một mạch bảo vệ nối đất hoàn chỉnh.

4. Mạch chính của tủ GGD được thiết kế với 129 sơ đồ và tổng số 298 thông số kỹ thuật (không bao gồm các thay đổi chức năng của mạch phụ và sơ đồ điều khiển và thông số kỹ thuật bắt nguồn từ điện áp điều khiển).
