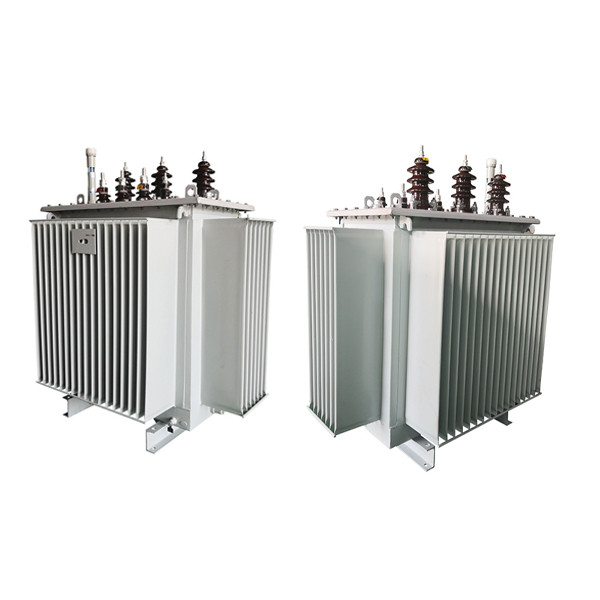

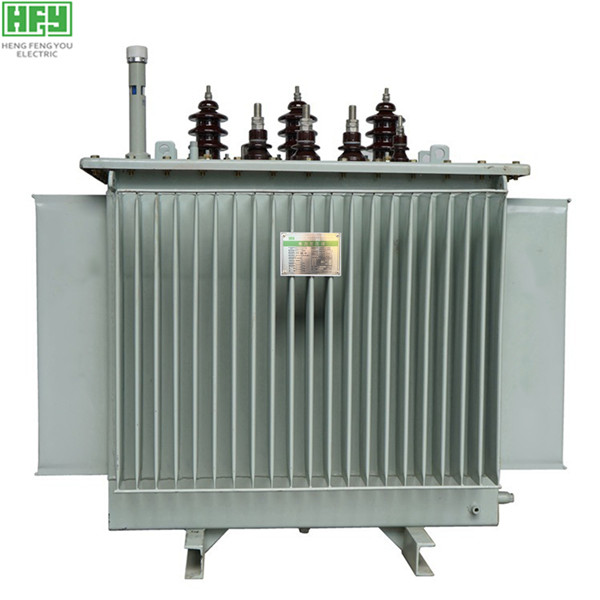

Máy biến áp phân phối điện Máy biến áp nhúng dầu với cuộn dây Amophous Tổn thất thấp

Mô tả sản phẩm

Máy biến áp phân phối điện Máy biến áp nhúng dầu với cuộn dây Amophous Tổn thất thấp

Lợi thế của công nghệ

Được cải tiến từ sản phẩm dòng S9, sản phẩm dòng S11 giảm 30% tổn thất không tải, dòng điện không tải 70 ~ 85%, nhiệt độ trung bình giảm 10K, mức nosie 2 ~ 4db và tăng gấp đôi tuổi thọ sản phẩm.ngay cả khi quá tải dưới 20%, nó cũng có thể hoạt động trong thời gian dài.

Điều kiện bảo dưỡng máy biến áp

Độ cao so với mực nước biển dưới 1000m;

Nhiệt độ môi trường:

Nhiệt độ cao nhất 40 ℃, nhiệt độ trung bình ngày cao nhất 30 ℃

Nhiệt độ trung bình hàng năm cao nhất 20 ℃, nhiệt độ ngoài trời thấp nhất -25 ℃

Điều kiện dịch vụ đặc biệt của máy biến áp

Độ cao so với mực nước biển trên 1000m;

Nhiệt độ môi trường:

Nhiệt độ cao nhất 40 ℃. Nhiệt độ thấp nhất -45 ℃ (xác định chi tiết khi đặt hàng)

Đặc điểm cấu trúc

Lõi được làm bằng thép tấm silicon định hướng hạt cán nguội chất lượng cao trong cấu trúc không có lỗ rỗng nghiêng hoàn toàn.Thép tấm từ tính thấp được sử dụng để kéo tấm, kết nối chắc chắn các kẹp trên và dưới với lõi để tạo thành kết cấu thép. Kết cấu này tạo ra ít tổn thất không tải hơn và tiếng ồn thấp hơn.Gờ của cổng chịu cắt tấm thép silic không được lớn hơn 0,02mm.Chỉ số hoạt động không tải vượt trội so với tiêu chuẩn quốc gia của Trung Quốc.

Theo công suất của máy biến áp, cuộn dây được làm bằng hình trụ, xoắn ốc, liên tục và các cấu trúc khác.Đối với máy biến áp 110kV UHV, cuộn dây sử dụng cấu trúc màn hình rối hoặc bên trong để cải thiện hiệu quả sự phân bố điện áp xung.Dây dẫn sử dụng dây dẫn chuyển vị hoặc dây dẫn hỗn hợp để giảm tổn hao bổ sung của cuộn dây.Sử dụng mô phỏng máy tính để tính toán các đặc tính tác động của điện trường và cuộn dây xác định các đặc tính điện tuyệt vời và độ bền va đập của cuộn dây.Các biện pháp hiệu quả được thông qua trong quá trình này để đảm bảo hoạt động an toàn và đáng tin cậy của nó.

Kết cấu ép của thân Máy biến áp 110kV UHV sử dụng tấm ép cách điện tròn.Việc áp dụng lắp ráp cuộn dây tích hợp sẽ nâng cao độ tin cậy của sản phẩm.

Thùng dầu là một kết cấu dạng chuông trên cùng phẳng với sắt gia cường kiểu tấm gấp được hàn trên thành thùng, giúp cải thiện độ bền cơ học của thùng dầu.Để giảm tổn thất lạc của máy biến áp, thành bên trong của máy biến áp lớn được trang bị tấm chắn từ.
Để ngăn chặn sự dịch chuyển của Thân máy biến áp 110kV UHV trong quá trình vận chuyển, một thiết bị định vị được đặt trong thùng dầu.Thiết bị bảo quản dầu kín được sử dụng để cách ly dầu máy biến áp với không khí để tránh độ ẩm và lão hóa dầu.Phần cuối của máy bảo quản dầu được trang bị một đồng hồ đo mức dầu kiểu con trỏ.Theo trọng lượng của dầu máy biến áp, một van giảm áp được lắp trên đỉnh của thùng dầu để đảm bảo sản phẩm hoạt động an toàn.

Phương pháp làm mát thông thường là làm mát bằng không khí hoặc làm mát tự nhiên (ONAF / ONAN).Máy biến áp hoạt động 100% đầy tải khi ONAF và 80% đầy tải khi ONAN.

Tản nhiệt sử dụng tản nhiệt dạng tấm, tạo ra hình dáng nhỏ gọn.Quá trình hàn từ tấm sang tấm của bộ tản nhiệt là quá trình tạo hình một lần, rất đáng tin cậy.Được thông qua tốc độ cao, tiếng ồn thấp thường thổi theo hướng ngang.

Việc khởi động và dừng quạt được kiểm soát bởi nhiệt độ dầu và tải.Một tủ điều khiển được gắn cho quạt máy biến áp.

Máy bảo quản dầu thuộc dạng viên nang, được trang bị các viên nang kín chịu dầu, chịu nhiệt độ và kín khí để cách ly dầu với không khí bên ngoài.Bên ngoài của viên nang là dầu, và bên trong là không khí.Để nâng cao hơn nữa độ tin cậy của máy biến áp, một chất hút ẩm silica gel được sử dụng để trao đổi không khí trong khoang không khí của viên nang với không khí bên ngoài.

Ghi chú:Do sản phẩm liên tục được cải tiến, các kích thước được cung cấp trong mẫu này chỉ mang tính chất tham khảo.Nếu cần, công ty chúng tôi có thể thiết kế và sản xuất theo yêu cầu của người dùng.Vui lòng liên hệ với công ty trong thời gian.

· Hướng dẫn đặt hàng:

1. Khách hàng cần cung cấp các thông số chính của máy biến áp (điện áp đầu vào và đầu ra, công suất, tổn hao, v.v.)

2. Các yêu cầu khác của khách hàng
